ロゴで電源が落ちて起動しないAquos Zero2の修理【基板復旧】
電源ボタンを押すとSHARPロゴが一瞬表示されてその後電源が落ちる症状
今回は電源ボタンを押すとロゴが一瞬表示されて電源が落ちるSHARP Aquos Zero2の起動不良症状の修理事例のご紹介です。
充電器を繋ぐと赤ランプが光り、5V(ボルト)1A(アンペア)が流れますが、 電源が落ちたあとはランプが光らなくなります。データの引き継ぎが目的とのことなので、 念頭に置きながら作業を進めます。
![](https://www.smart-max.jp/wp-content/uploads/2024/06/Aquos-Zero2-Sharp%E3%83%AD%E3%82%B4%E3%81%A7%E8%90%BD%E3%81%A1%E3%81%A6%E8%B5%B7%E5%8B%95%E3%81%97%E3%81%AA%E3%81%84%E7%97%87%E7%8A%B6%E3%81%AE%E4%BF%AE%E7%90%86%EF%BC%88%E5%9F%BA%E6%9D%BF%E5%BE%A9%E6%97%A7%EF%BC%89-8.jpg)

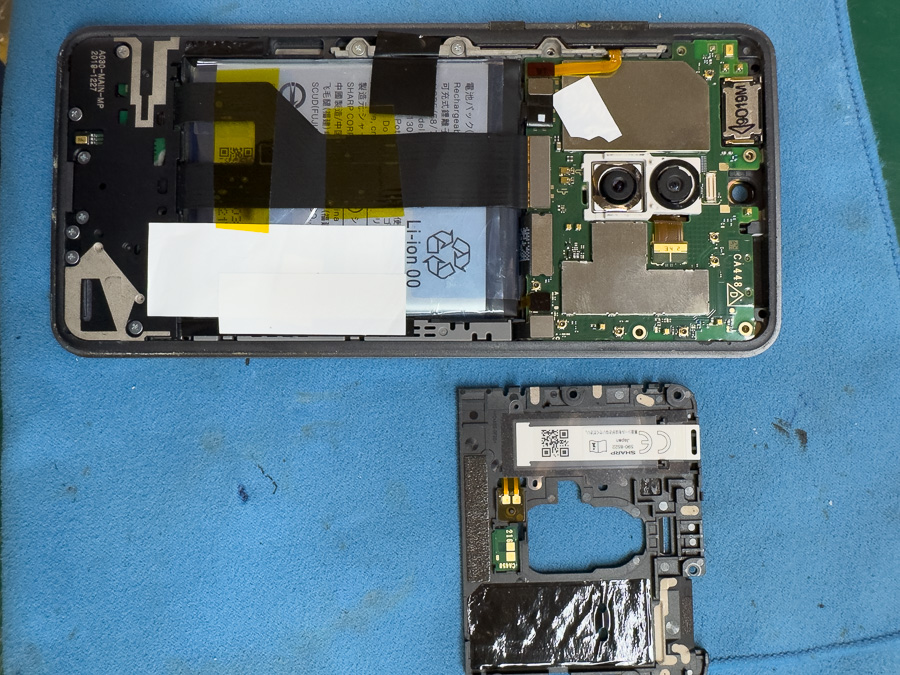

パーツの仮付けから試してみます
早速分解を行い、バッテリーなどの起動に関わるパーツの交換を試します。
![Aquos Zero2 Sharpロゴで落ちて起動しない症状の修理(基板復旧)-7 Aquos Zero2 Sharpロゴで落ちて起動しない症状の修理(基板復旧)-7](https://www.smart-max.jp/wp-content/uploads/elementor/thumbs/Aquos-Zero2-Sharp%E3%83%AD%E3%82%B4%E3%81%A7%E8%90%BD%E3%81%A1%E3%81%A6%E8%B5%B7%E5%8B%95%E3%81%97%E3%81%AA%E3%81%84%E7%97%87%E7%8A%B6%E3%81%AE%E4%BF%AE%E7%90%86%EF%BC%88%E5%9F%BA%E6%9D%BF%E5%BE%A9%E6%97%A7%EF%BC%89-7-qpvb2er0crqlow5bihvl1h60leb2d3j6rq9tzz6b2g.jpg)
パーツ交換では全く症状の変化が見られないため、引き続き基板の検査を行います。
基板を検査します
基板を検査したところCPU周りに異常があることがわかりました。おそらくはんだのクラックが起きているため、いつものようにCPUのリボールを実施します。
※リボールの詳しい作業内容はこちらをご参照下さい。→Google Pixel 5a 起動不良修理
![](https://www.smart-max.jp/wp-content/uploads/2024/06/Aquos-Zero2-Sharp%E3%83%AD%E3%82%B4%E3%81%A7%E8%90%BD%E3%81%A1%E3%81%A6%E8%B5%B7%E5%8B%95%E3%81%97%E3%81%AA%E3%81%84%E7%97%87%E7%8A%B6%E3%81%AE%E4%BF%AE%E7%90%86%EF%BC%88%E5%9F%BA%E6%9D%BF%E5%BE%A9%E6%97%A7%EF%BC%89-6.jpg)
CPUとメモリを取り外します
今回の機種はメモリとCPUが二層になっているので熱を加えながら一層づつ丁寧に剥がしていきます。
また、アンダーフィル(接着剤のようなもの)がはんだの隙間に充填されているので比較的難易度の高い内容です。
![](https://www.smart-max.jp/wp-content/uploads/2024/06/Aquos-Zero2-Sharp%E3%83%AD%E3%82%B4%E3%81%A7%E8%90%BD%E3%81%A1%E3%81%A6%E8%B5%B7%E5%8B%95%E3%81%97%E3%81%AA%E3%81%84%E7%97%87%E7%8A%B6%E3%81%AE%E4%BF%AE%E7%90%86%EF%BC%88%E5%9F%BA%E6%9D%BF%E5%BE%A9%E6%97%A7%EF%BC%89-5.jpg)
無事に取り外せたら基板とチップに残ったアンダーフィルを清掃します。
この際にパターンの酸化膜の除去もしっかりと行います。
この作業を行わないと、はんだが酸化膜に弾かれ不均一なリボールとなるため重要な作業です。
![](https://www.smart-max.jp/wp-content/uploads/2024/06/Aquos-Zero2-Sharp%E3%83%AD%E3%82%B4%E3%81%A7%E8%90%BD%E3%81%A1%E3%81%A6%E8%B5%B7%E5%8B%95%E3%81%97%E3%81%AA%E3%81%84%E7%97%87%E7%8A%B6%E3%81%AE%E4%BF%AE%E7%90%86%EF%BC%88%E5%9F%BA%E6%9D%BF%E5%BE%A9%E6%97%A7%EF%BC%89-4.jpg)
再実装します
CPUとメモリチップに均一なはんだボールを作成し、熱をしっかりと管理しながら一層ずつ基板に実装していきます。
![](https://www.smart-max.jp/wp-content/uploads/2024/06/Aquos-Zero2-Sharp%E3%83%AD%E3%82%B4%E3%81%A7%E8%90%BD%E3%81%A1%E3%81%A6%E8%B5%B7%E5%8B%95%E3%81%97%E3%81%AA%E3%81%84%E7%97%87%E7%8A%B6%E3%81%AE%E4%BF%AE%E7%90%86%EF%BC%88%E5%9F%BA%E6%9D%BF%E5%BE%A9%E6%97%A7%EF%BC%89-3.jpg)
しっかりと実装が出来ました!
![](https://www.smart-max.jp/wp-content/uploads/2024/06/Aquos-Zero2-Sharp%E3%83%AD%E3%82%B4%E3%81%A7%E8%90%BD%E3%81%A1%E3%81%A6%E8%B5%B7%E5%8B%95%E3%81%97%E3%81%AA%E3%81%84%E7%97%87%E7%8A%B6%E3%81%AE%E4%BF%AE%E7%90%86%EF%BC%88%E5%9F%BA%E6%9D%BF%E5%BE%A9%E6%97%A7%EF%BC%89-2.jpg)
無事に修理完了です!
基板の修理が完了したので全てのパーツを組戻し動作のチェックを行います。
![](https://www.smart-max.jp/wp-content/uploads/2024/06/Aquos-Zero2-Sharp%E3%83%AD%E3%82%B4%E3%81%A7%E8%90%BD%E3%81%A1%E3%81%A6%E8%B5%B7%E5%8B%95%E3%81%97%E3%81%AA%E3%81%84%E7%97%87%E7%8A%B6%E3%81%AE%E4%BF%AE%E7%90%86%EF%BC%88%E5%9F%BA%E6%9D%BF%E5%BE%A9%E6%97%A7%EF%BC%89-10.jpg)
無事に起動の確認が取れました!
お客様の目的だったデータもすべて残っているようで一安心です…
最後は完全に組み上げ、細かな動作チェックを行い修理完了です!
「電源を入れるとロゴで落ちる」「全く起動しない」等の場合は基板に不良が起きているかもしれません。
そんな時はスマートまっくすの基板修理サービスを一度ご検討下さいませ。
作業の詳細 & 修理費用
メーカー | SHARP(シャープ) |
シリーズ | Aquos |
機種名 | Aquos Zero2 |
故障内容 | 起動不良 ※ロゴが一瞬表示されて電源が落ちる |
作業内容 | CPUのリボール作業 |
作業時間 | 1日〜7日ほど |
修理料金 | 要お問い合わせ 基板修理の詳細はこちら |
